美標球閥

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

設計標準:

結構長度:

法蘭標準:

檢查和試驗:

數量

庫存:

所屬分類



產品描述

參數

特點
1.全通徑,浮動/固定球
2.中法蘭螺栓連接
3.防沖出閥桿
4.防火防靜電結構
5.美標結構改進型
6.啟閉定位機構
7.蝸輪操作選配
8.標準法蘭連接

美標球閥

產品規范
設計規范 Design Speccifcation	結構長度 Face to Face	連接法蘭 Flange End	試驗與檢驗 Test & Check	產品標識 Marking	供貨規范 Supply
API600	ANSI B16.10	ANSI B 16.5	API598	MSS SP-25	API608
API6D	API6D	ANSI B 16.5	API6D	API6D	API6D

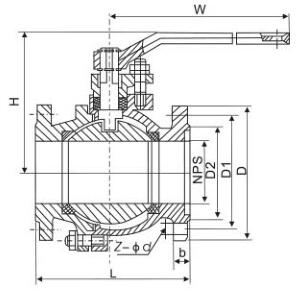

主要外形尺寸及連接尺寸單位：mm
產品型號 Type	NPS	DN	Class 150Lb
產品型號 Type	in	mm	L	D	D1	D2	-Q	z-Φd
Q41F-150Lb Q41F-150LbP Q341F-150Lb Q341F-150LbP Q641F-150Lb Q641F-150LbP Q9B41F-150Lb Q9B41F-150LbP	1/2"	15	108	90	60.5	35	11.5	4-Φ15
	3/4"	20	117	100	70	43	11.5	4-Φ15
	1	25	127	110	79.5	51	12	4-Φ15
	1¹/4	32	140	115	89	63	13	4-Φ15
	1¹/2"	40	165	125	98.5	73	15	4-Φ15
	2"	50	178	150	120.5	92	16	4-Φ19
	2¹/2"	65	190	180	139.5	105	18	4-Φ19
	3"	80	203	190	152.5	127	19	4-Φ19
	4"	100	229	230	190.5	157	24	8-Φ19
	5"	125	356	255	216	186	24	8-Φ22
	6"	150	394	280	241.5	216	26	8-Φ22
	8"	200	457	345	298.5	270	29	8-Φ22
	10"	250	533	405	362	324	30.2	12-Φ25
	12"	300	610	485	432	381	32	12-Φ25

主要外形尺寸及連接尺寸單位：mm
產品型號 Type	NPS	DN	Class 300Lb
產品型號 Type	in	mm	L	D	D1	D2	b	z-Φd
Q41F-300Lb Q41F-300LbP Q341F-300Lb Q341F-300LbP Q641F-300Lb Q641F-300LbP Q9B41F-300Lb Q9B41F-300LbP	1/2"	15	140	95	66.5	35	14.5	4-Φ15
	3/4"	20	152	117	82.5	43	16	4-Φ19
	1"	25	165	124	89	51	17.5	4-Φ19
	1¹/4	32	178	133	98.5	64	19.5	4-Φ19
	1¹/2"	40	190	156	114.5	73	21	4-Φ22
	2"	50	216	165	127	92	22.5	8-Φ19
	2¹/2	65	241	190	149	105	25.5	8-Φ22
	3"	80	283	210	168.5	127	29	8-Φ22
	4"	100	305	254	200	157	32	8-Φ22
	5"	125	381	279	235	186	35	8-Φ22
	6"	150	403	318	270	216	37	12-Φ22
	8"	200	502	381	330	270	41.5	12-Φ25
